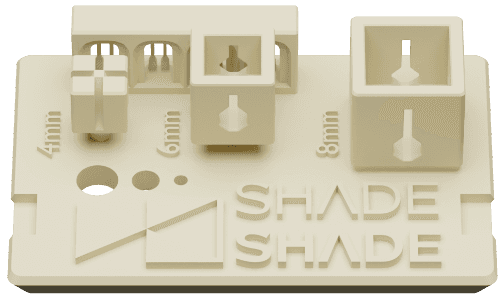

Tento 3D objekt slouží jako kontrola správného nastavení jak tiskového profilu, tak tiskárny samotné pro tisk s materiálem SHADE model resin Ivory.
Tento 3D objekt slouží jako kontrola správného nastavení jak tiskového profilu, tak tiskárny samotné pro tisk s materiálem SHADE model resin Ivory.
Stáhnout
Stáhnout
OBECNÁ KALIBRACE
1.
1.

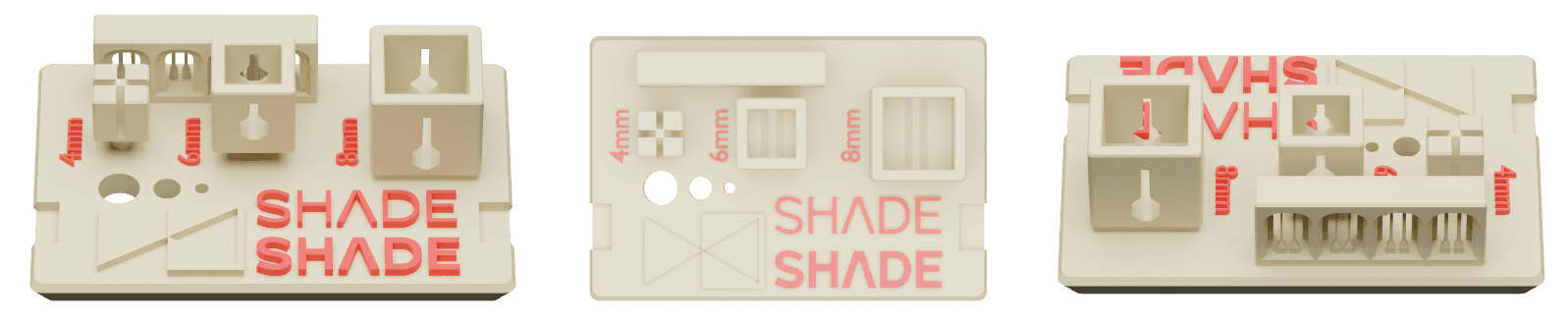

Všechen text by měl být jasně čitelný s ostrými okraji a bez zalitých detailů
Všechen text by měl být jasně čitelný s ostrými okraji a bez zalitých detailů
2.
2.

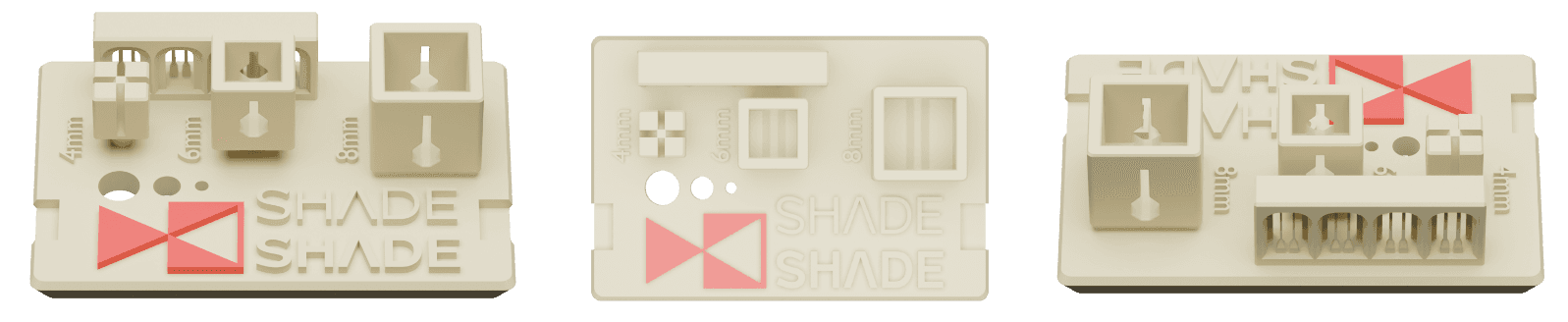

V prostřední části, kde se trojúhelníky setkávají by nemělo docházet k jejich výraznému prolnutí. Zároveň by mezi vrcholky neměla být viditelná mezera.
V prostřední části, kde se trojúhelníky setkávají by nemělo docházet k jejich výraznému prolnutí. Zároveň by mezi vrcholky neměla být viditelná mezera.
3.
3.

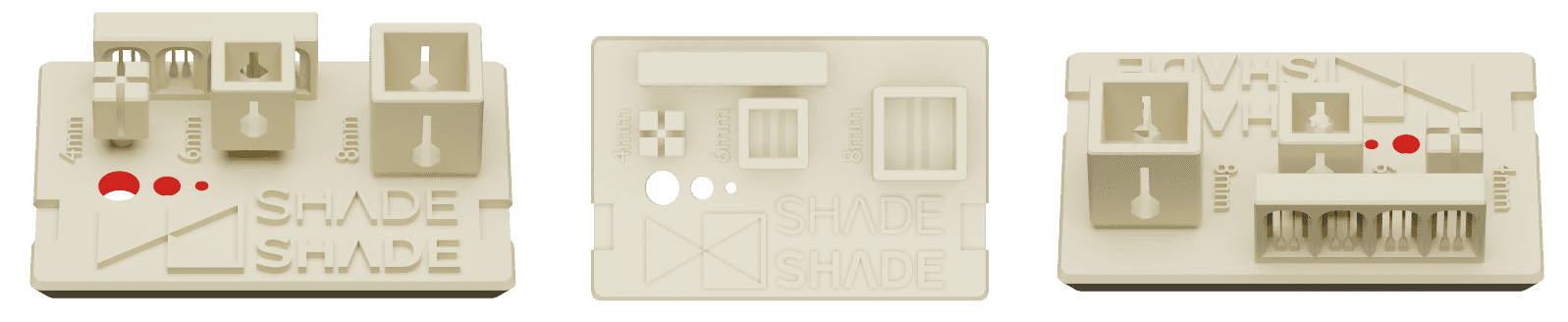

Všechny tři otvory v prostřední levé části testu mají být jasně oválné bez uzavření. Tento test slouží k ověření správného nastavení parametru „Bottom Tolerance Compensation“.
Všechny tři otvory v prostřední levé části testu mají být jasně oválné bez uzavření. Tento test slouží k ověření správného nastavení parametru „Bottom Tolerance Compensation“.
4.
4.

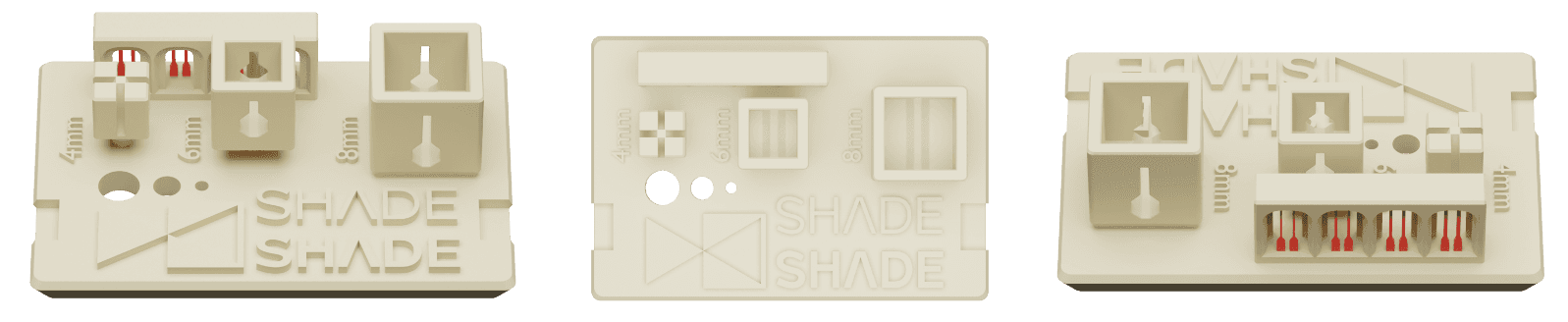

Pilíře nám ukazují jemné rozdíly v osvitu normálních vrstev. Jejich vytištění ale závisí na kombinaci rychlosti zvedání a klesání tiskové plochy která je může poškodit i když se vytisknou. Stejně tak teplota resinu může ovlivnit viskozitu resinu a tím poškodit pilíře při opakovaném pohybu nahoru a dolu. Pozor na sekundární poškození při omývání v isopropylalkoholu a při sušení modelu.
Pilíře nám ukazují jemné rozdíly v osvitu normálních vrstev. Jejich vytištění ale závisí na kombinaci rychlosti zvedání a klesání tiskové plochy která je může poškodit i když se vytisknou. Stejně tak teplota resinu může ovlivnit viskozitu resinu a tím poškodit pilíře při opakovaném pohybu nahoru a dolu. Pozor na sekundární poškození při omývání v isopropylalkoholu a při sušení modelu.
5.
5.

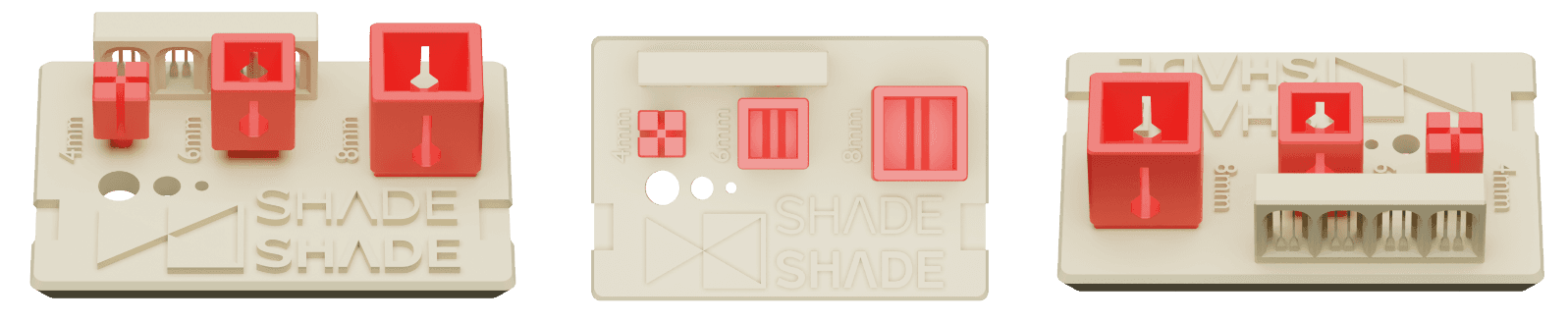

Kontrolu boxů můžete provést dvěma způsoby. První metodou je přeměřit všechny tři boxy pomocí posuvného měřítka. U všech boxů je napsána i jejich patřičná vnější velikost v milimetrech. První box má velikost 4mm, druhý 6mm a třetí box 8mm.
Kontrolu boxů můžete provést dvěma způsoby. První metodou je přeměřit všechny tři boxy pomocí posuvného měřítka. U všech boxů je napsána i jejich patřičná vnější velikost v milimetrech. První box má velikost 4mm, druhý 6mm a třetí box 8mm.

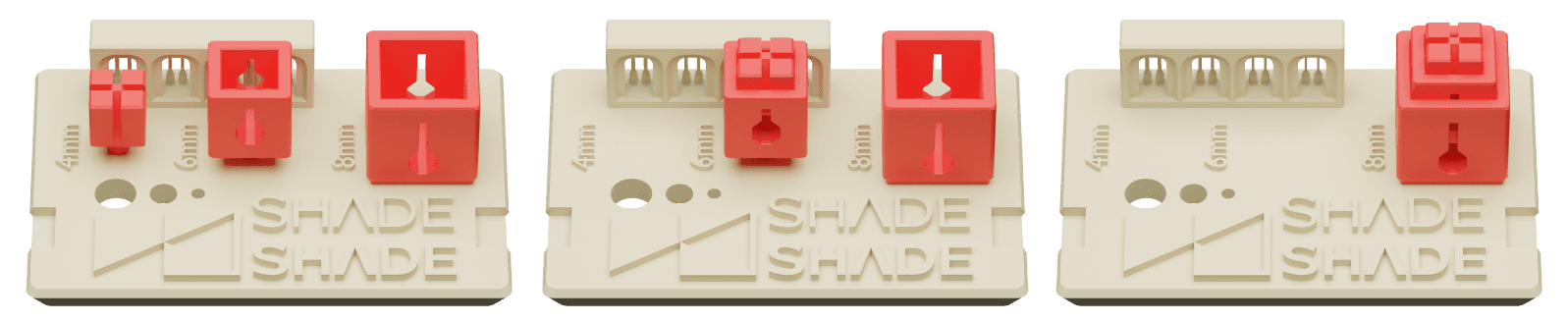

Nemáte-li posuvné meřítko momentálně k dispozici stačí odlomit první box od podstavce a vložit ho do prostředního boxu. Měl by zapadnout přesně a bez vůle. Oba boxy opět odlomíte a vložíte společně do třetího boxu stejným způsobem. Takto složené boxy by neměli ze sebe vypadnout, když test otočíte.
Nemáte-li posuvné meřítko momentálně k dispozici stačí odlomit první box od podstavce a vložit ho do prostředního boxu. Měl by zapadnout přesně a bez vůle. Oba boxy opět odlomíte a vložíte společně do třetího boxu stejným způsobem. Takto složené boxy by neměli ze sebe vypadnout, když test otočíte.
